動作原理

　　阻旋式之葉片是利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常運轉，當葉片接觸物料造成阻力時，馬達會停止轉動，機構同時輸出一接點信號而測出料位高度。

　　適用場所

　　適用于化學塑料、制藥、飼料、水泥及化學肥料、食品粉類制造加工業使用。

　　特性

　　? 全密閉性，屋外亦可使用。

　　? 獨特的油封設計可防止粉塵沿軸滲入。

　　? 扭力穩定可靠，且扭力大小可以調整。

　　? 輕巧、安裝容易。

　　? 葉片承受過重的負荷，馬達回轉機構會自動打滑，保護不受損壞。

　　? 不必從桶槽上整組拆除，即可輕易的檢查維修

　　? SE3 系列扭力小適用在小型桶槽檢測較小比重的物料。

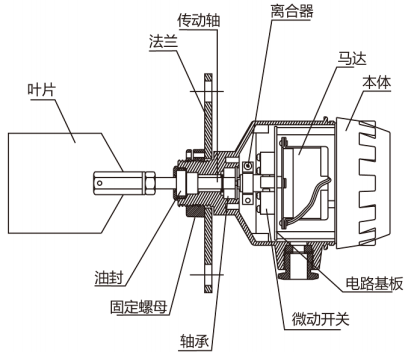

　　結構圖

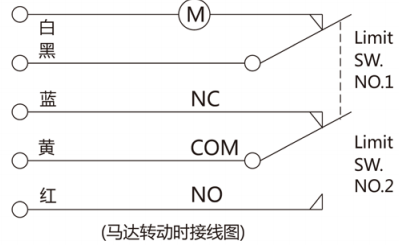

　　控制線路原理

　　1. 當馬達運轉，葉片上沒有阻力時表示(COM, NC)線路接通。當馬達線路被切斷且葉片上有阻力時表示 (COM, NC)是斷路(COM, NO)是通路。

　　2. 當葉片上阻力消失，馬達重新轉動時表示(COM,NC)線路接通，又重新開使動作。

　　規格

　　電 源:(A)110Vac,(B)220Vac ,(C)24Vac,50/60Hz,(D)24Vdc

　　消耗功率：3W, 11W(DC24V)

　　接點容量：SPDT 5A/250Vac

　　葉片轉速：1 R.P.M.

　　沖擊耐受電壓：2500V

　　接續方式：牙口 1"PF,法蘭 JIS 2-1/2"x5kg/cm

　　接線盒防護等級/材質：IP65/鋁合金烤漆

　　入線口規格：M20*1.5

　　適用密度：0.5g/cm

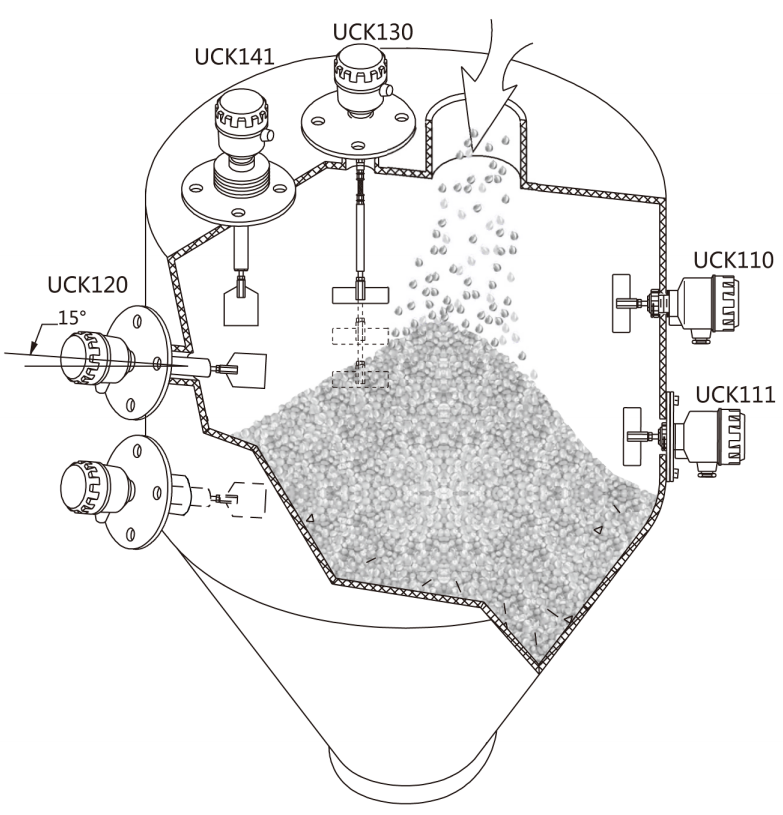

　　貯存槽安裝尺寸實例

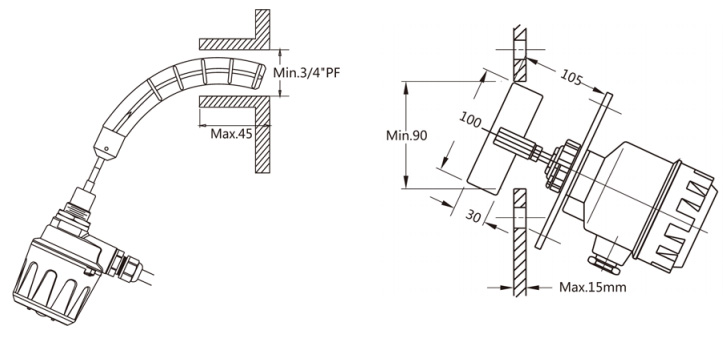

　　以 UCK111 為例，直接安裝于桶壁方法如右圖所示，以約 35°角將葉片一端插入桶槽開孔內，待葉片另一端通過桶壁厚度一半時再慢慢轉正即可。

　　※ UCK170 系列最小開孔尺寸為 95mm鐮刀型葉片，直接安裝于桶壁方法如下圖葉片呈圓弧式放進桶槽 3/4"管牙內，然后鎖緊螺牙即可。

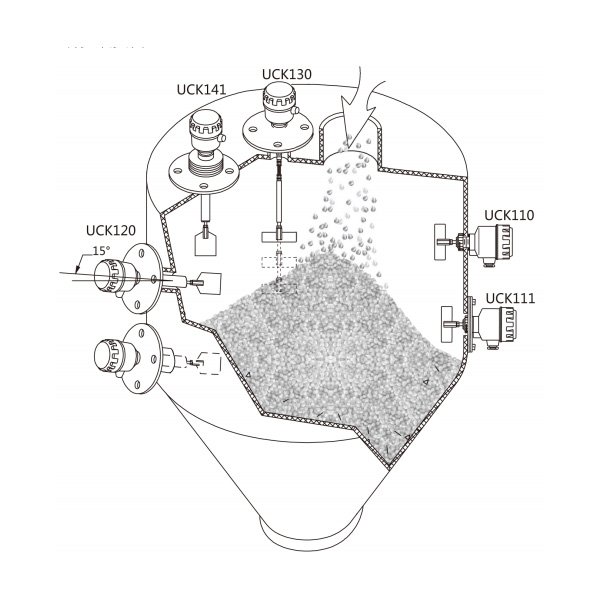

　　現場安裝實例

　　安裝注意事項

　　? 水平安裝時，可將開關以水平呈 15°～20°之夾角安裝，避開進料的沖擊。

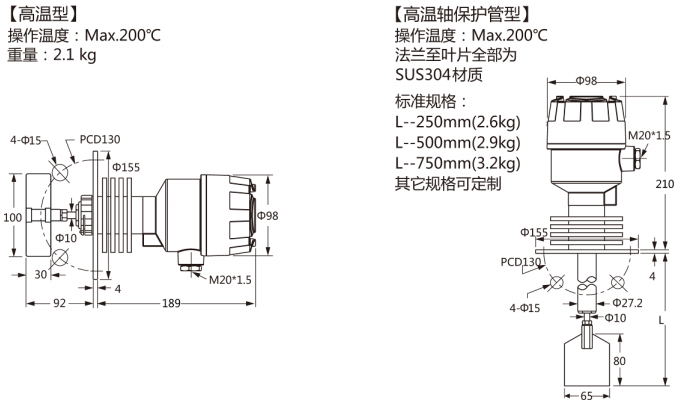

　　? 桶內溫度超過 70℃時，請選用 UCK14□系列。

　　? 接續部位為 1"管牙時，葉片可選用鐮刀型，直接鎖入管牙內。

　　? UCK 軸身可撓，軸長亦可調整，可克服桶槽內安息角問題。

　　? 接線盒入線口必須朝下，電纜固定螺母必須鎖緊。

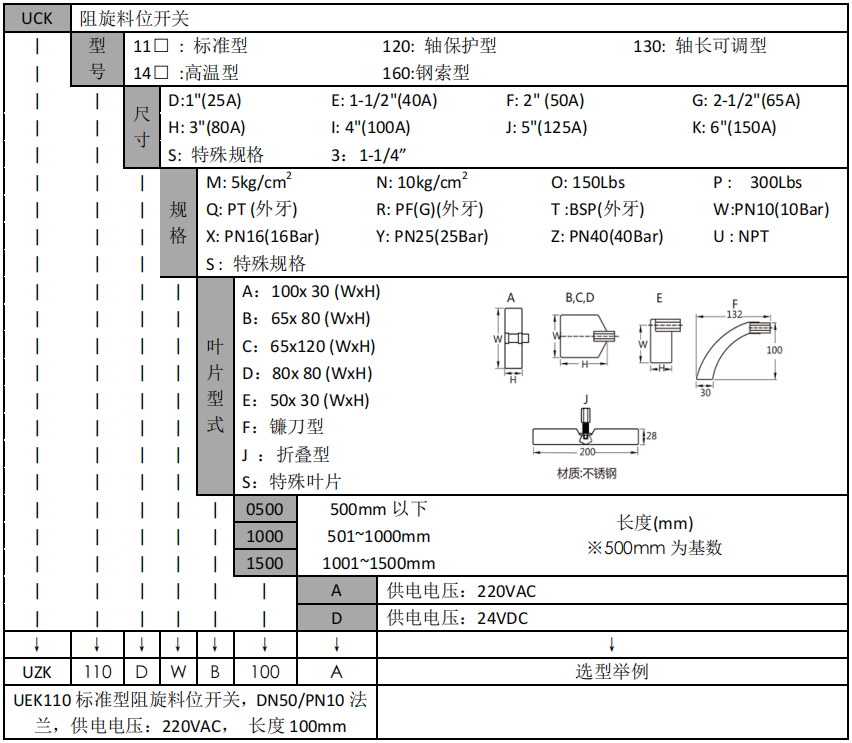

　　型號規格表

　　訂購注意事項 :

　　1. 確認電壓 24Vac,110V,220V,50/60Hz

　　2. 確認安裝方式 (側裝或上裝)

　　3. 注意原料比重

　　4. 確認桶壁是否安裝有架橋破壞器或振動馬達，若有，建議改用本公司靜電容分離型

　　5. 確認葉片尺寸是否可插入法蘭片入口或桶壁開孔
